Ich habe einen Toniebox-Klon, basierend auf dem ESP32-Microcontroller, gebaut.
Mehr Infos auf https://github.com/biologist79/ESPuino und https://forum.espuino.de
Teileliste
| Microcontroller | WeMos Lolin32 | 5,49 € |
| Platine | Custom PCB via forum.espuino.de | 6,00 € |
| Verstärker | MAX98357A | 4,08 € |
| RFID-Leser | PN5180 | 7,72 € |
| SD-Kartenleser-Platine | ShengYang Micro SD Shield | 1,90 € |
| Neopixel-Ring | WS2812B | 4,12 € |
| Dreh-Encoder | KY-040 Rotary Encoder | 4,12 € |
| Taster, 3 Stück | 16mm metall push-taste | 3,58 € |
| Lautsprecher | Visaton FRS 8 30 W | 13,50 € |
| sd-Karte | 16 GB Kingston | 5,00 € |
| Kabel, Stecker | Diverse | 2,53 € |
| Elektronische Bauteile | Mosfets, Widerstände | 4,00 € |
| LiPo-Akku | EREMIT 3.7V 3.000mAh LiPo Akku 605080 | 12,57 € |
| RFID-Karten | 11 Stück IC 1k S50 13,56 Mhz | 3,43 € |
| Holzbox | Creative Deco quadratische Holzbox 16 cm | 14,95 € |
| Holz-Schrauben, Metallwinkel | Standardschrauben und 1 Regal-Metallwinkel | 1,50 € |
| USB-Buchse | Delock USB 2.0 Micro-B Buchse | 5,46 € |
| GESAMT inkl. Versand | 99,95€ |

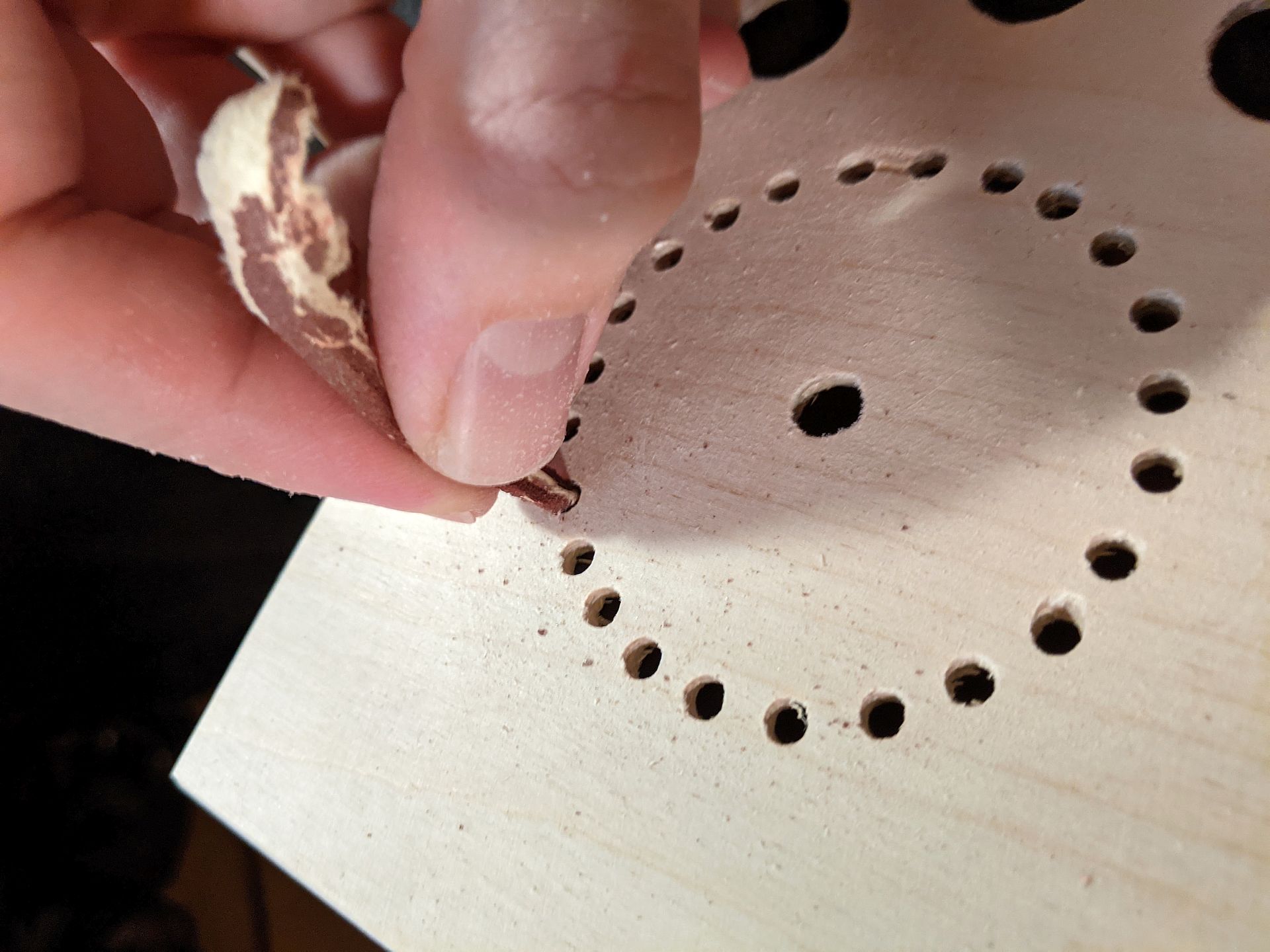

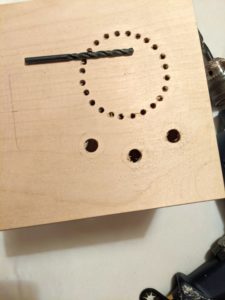

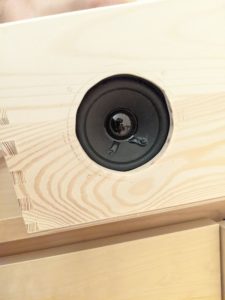

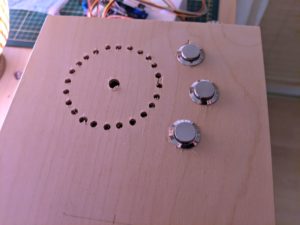

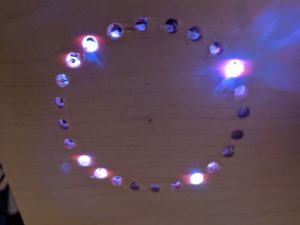

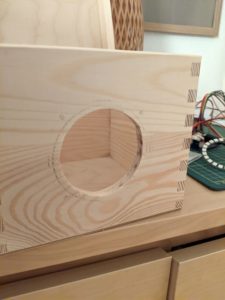

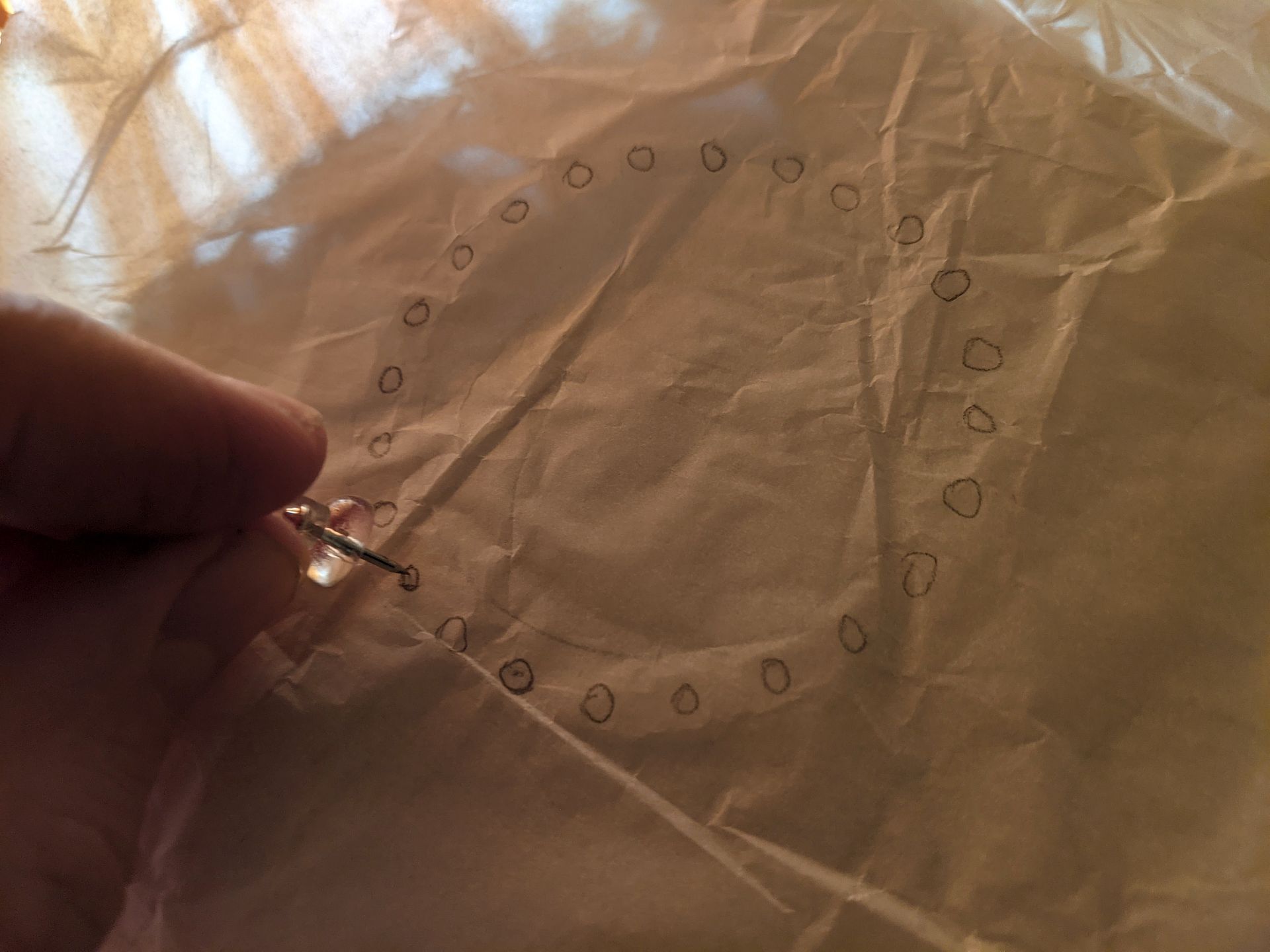

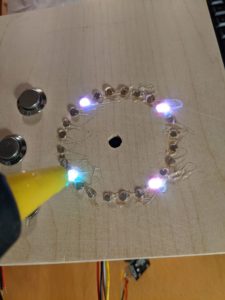

Gehäusebau
